皮層下神經元活動與大尺度腦網絡高度相關。盡管腦電圖（EEG）記錄提供了較高的時間分辨率和較大的覆蓋范圍來研究整個大腦活動的動力學，但是皮層下信號檢測的可行性尚有爭議。來自日內瓦大學的Martin Seeber等人在NATURE COMMUNICATIONS雜志發文，該研究探討了了頭皮腦電是否可以檢測并正確定位放置在中央丘腦和伏隔核中的顱內電極記錄的信號。放置在這些區域的深部腦刺激電極（DBS）可與高密度（256通道）EEG信號同時記錄活動。在三名閉眼休息的患者中，研究者發現從顱內發出的alpha信號和腦電溯源分析的結果之間存在顯著相關性。 腦電溯源分析給出的信號與顱內DBS 電極給出的信號高度相關。因此，該研究提供直接證據表明頭皮腦電確實可以感知皮層下信號。

【前言】

腦電圖（EEG）和腦磁圖（MEG）具有高時間分辨率和良好空間分辨率，能作為強大的工具來研究大腦神經活動。通過將溯源分析方法應用于頭皮記錄，可以以毫秒的分辨率重建特定大腦區域中的神經元活動，從而實現全腦神經網絡的實時成像。

使用非侵入性方法定位神經元活動的準確性和精確度仍是一個有爭議的問題。評估放射源定位精度的黃金標準之一是評估因臨床目的植入皮質下或顱內電極的患者的顱內記錄。最常見的情況是，在藥物耐受性癲癇患者中，在手術前通過使用顱內記錄來確定癲癇病灶的定位。這種記錄提供了一種獨特的可能性，即通過頭皮EEG信號的溯源分析來估計癲癇病灶的大致位置（在大多數情況下為刺激區域），并與以高空間精度記錄下相同活動的顱內電極的位置進行比較。盡管兩個信號記錄通常不會同時執行記錄，但是癲癇活動的產生基于特定的腦區，使得能夠比較不同時間點進行的記錄。這些研究表明，高密度頭皮腦電圖對癲癇病灶定位的精確度平均約為±15毫米。使用癲癇成功手術后的切除區域作為定位的基礎研究表明，腦電源成像分析（EEG source imaging,ESI）成功地以大約85％的準確度識別了癲癇區域。其他研究將EEG或MEG源定位分析與顱內誘發電位、電皮層刺激或功能磁共振成像（fMRI）進行比較，也證明了使用這些非侵入性技術的源定位精度。

然而，相關的問題是，是否可以通過頭皮腦電圖或MEG來感知大腦深層結構中的活動。人們普遍認為，從頭皮記錄中看不到深層大腦結構的活動，但一些EEG和MEG研究已經發表，聲稱能夠確定皮層下結構的活動。但是，尚未提供對此論點的直接支持性證據或反對證據。

在這項工作中，研究者旨在通過同時記錄位于皮層下區域電極和高密度（256通道）頭皮電極來研究這個問題。在深度腦刺激（deep brain stimulation, DBS）治療的框架下，分別記錄在丘腦和伏隔核中植入了電極的Tourette綜合征（Gilles de Tourette Syndrome, GTS，又名抽動-穢語綜合征）和強迫癥（obsessive–compulsive disorder, OCD）患者的顱內腦電信號和皮層腦電信號。然后可以將深層結構的直接局部電極記錄，與根據頭皮腦電圖溯源分析重建的大腦區域中虛擬電極的活動進行比較。研究者報告了顱內記錄的信號和在接近實際電極位置的溯源分析信號之間存在顯著相關性，因此提供了直接證據表明頭皮腦電圖確實檢測到皮質下神經元活動，可以使用源成像技術對其進行重建和定位。
【方法】

被試。共4名被試，OCD和GTS各兩名。

EEG信號收集。記錄被試閉眼休息的腦電信號。頭皮電極256通道。對于OCD和GTS患者，顱內電極分別包含四個相距1.5mm和0.5mm的電極點。電極的精確定位在圖1a和補充圖1中給出。皮層下電極的電線從右側頂葉出來，然后連接到放大器，而頭皮電極直接連接到放大器。因此，記錄將同步并一起進行A / D轉換，保證信號的精確同步。所有數據均以1000Hz的采樣率收集，并在0.1-100 Hz之間進行帶通濾波。皮層下電極在線參考為右乳突，離線參考為雙側乳突。頭皮腦電在線參考為頂點電極，離線參考為全腦平均。

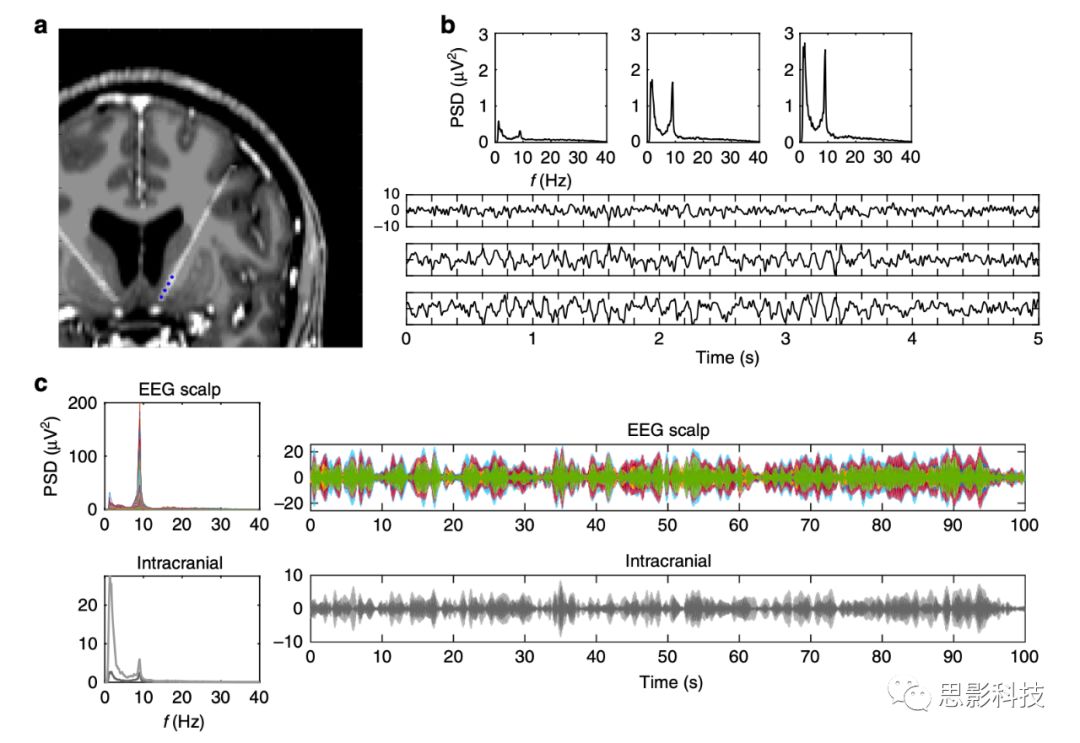

圖1 OCD患者的電極植入和電生理記錄。

a)術后CT掃描與MRI的疊加，說明顱內DBS電極在其與內囊的過渡處的位置，顯示為藍點（即伏隔核）。

b)表示四個顱內電極點的頂部，中間和底部中的三個雙極導數，來顯示功率譜密度（PSD）和示例性時程。請注意，兩個最背面的電極位于內囊中。

c)使用頭皮EEG的PSD和顱內記錄來選擇單個的alpha峰值頻率（左圖）。窄帶濾波后的alpha包絡顯示了頭皮和顱內信號的相似性和差異性（右圖）。不同的顏色表示不同的記錄電極；淺/深灰色分別對應于左/右半球植入部位。

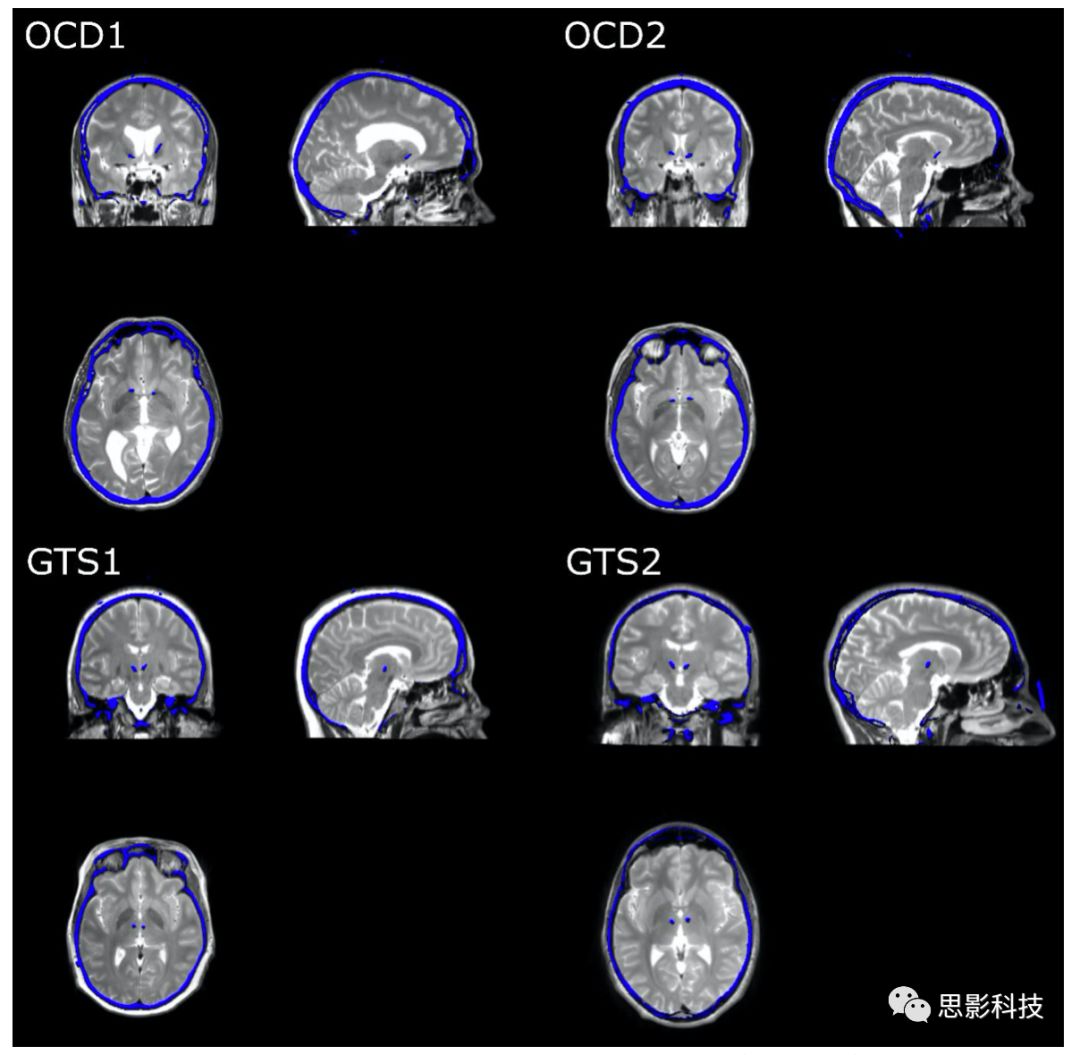

補充圖1. 每個被試植入的電極位置。T2 MRI（灰度）與術后CT（藍色）掃描重疊，重點放在DBS電極位置。電極位置是藍點，顯示OCD伏隔核的植入位置和GTS患者的中央丘腦的植入位置。

EEG信號分析。

目視檢查高密度腦電圖是否有噪音，剔除具有大量噪音的電極，對壞電極進行球形插值。之后選擇無噪音的腦電圖，持續時間至少為4分鐘。

研究者分析了休息期間最突出的腦電圖活動之一，即8-10 Hz頻率范圍內的alpha振蕩，已知該振蕩是在皮層以及丘腦核中產生的。過濾頭皮電極和顱內電極信號在±1Hz之間的單個Alpha峰值（圖1b，補充圖2），使用Welch’s method進行功率譜密度（PSD）分析。然后，使用Hilbert變換計算解析信號。通過獲取源定位信號的幅值得到每個時間點的alpha峰值，并結合每個時間點的3D（xyz）信息以計算標準值。

溯源定位分析使用前向模型進行，該模型基于現實的頭部幾何形狀和電導率數據，并考慮了顱骨厚度，使用FreeSurfer對單個T1加權像（1*1*1mm³）分割，識別灰質和解剖區域。

逆解空間由約5000個點組成，均勻分布在灰質體積中。用線性分布逆解LAURA算法來計算每個時間點的三維（3D）電流密度分布。使用FSL的FLIRT工具包，將MRI（加權的T1和T2）與術后CT掃描對齊。基于該配準來計算DBS電極的皮層下電極坐標。

對于顱內記錄，使用濾波和Hilbert變換進行相同頻段的分析。對于每個半球，基于PSD中頻譜峰的存在，選擇一個雙極偏差進行進一步分析，因?yàn)轭l譜峰是證明感興趣頻帶內腦部振蕩的先決條件。隨后，將這些源自皮層下電極的alpha信號與其在相同時間點上的EEG源定位重構信號求相關。因此，所得到的源定位圖像說明了實際記錄的皮層下信號與EEG溯源得到的皮層下信號的相關性。通過將負相關值設置為零來忽略它們，因?yàn)樗鼈兛赡茉醋苑治鲋械拈撝祷襟E。所有分析均使用Cartool工具和自定義編寫的MATLAB腳本執行。

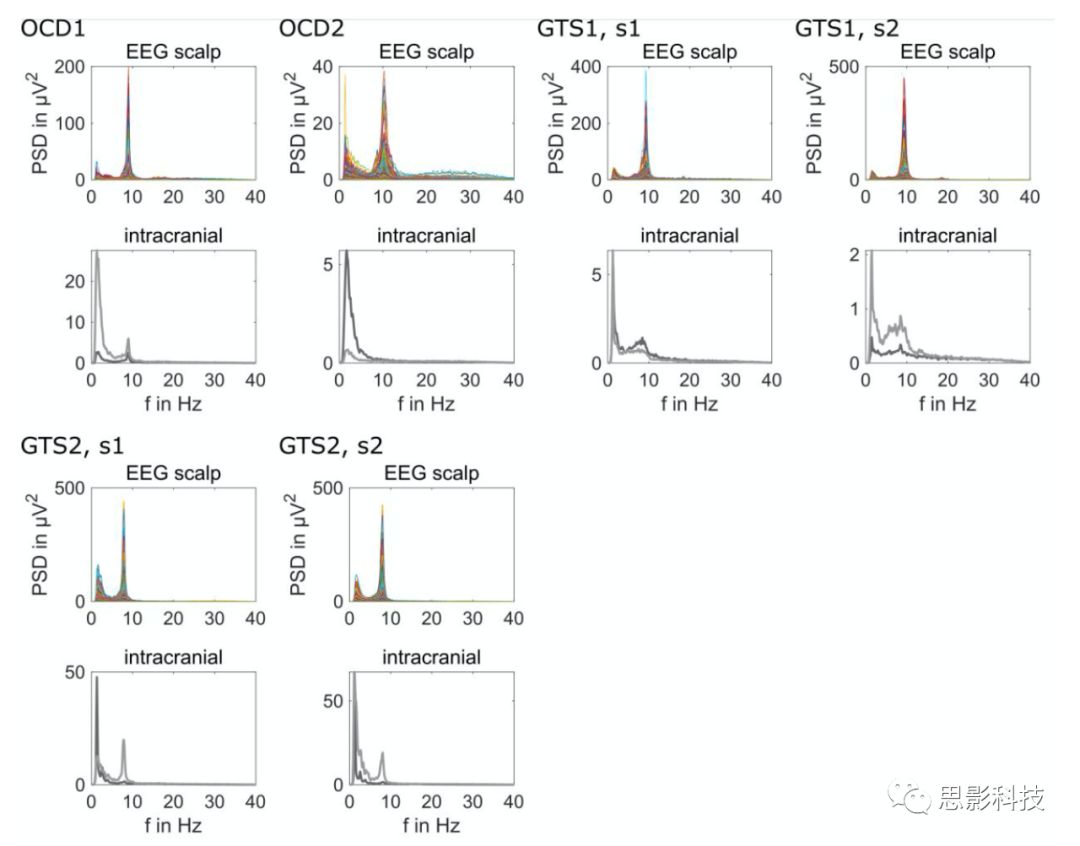

補充圖2.每個受試者的頭皮腦電和顱內記錄的功率譜密度圖。GTS1和GTS2有兩個不同的session。請注意，在OCD2中，沒有可檢測到的alpha峰，因此不再進行進一步分析。淺/深灰色對應于左/右半球植入部位。

統計分析。使用置換檢驗確定相關值的統計顯著性。為了得到置換排列分布，研究者以隨機的滯后時間將溯源重建信號和實際顱內信號相對于彼此移位，然后計算出相關性。排除了≤2s的時間滯后數據，這是因?yàn)樵谠摲秶鷥?nèi)，alpha振幅具有很高的自相關性。由于零滯后時的相關表示精確的時間對齊，因此研究者檢驗這些相關值是否顯著高于隨機滯后的相關值。重復該過程10⁴次，P值卡0.01。

【結果】

顱內和頭皮電極記錄中存在alpha振蕩

在每位被試的記錄中，EEG頭皮電極記錄顯示平均的alpha活動頻率為8-10 Hz。在顱內記錄中發現了與被試頭皮腦電圖記錄相同的alpha頻率，這些頻率顯示出一個清晰的頻譜峰（圖1b，c，補充圖2），與同時記錄的丘腦核（thalamic nuclei）以及皮層信號中的alpha振蕩的觀察結果相對應。一名被試在顱內部位未見alpha峰值。由于明確的頻譜峰值是研究神經振蕩的可檢測性的前提，因此該受試者被排除在進一步分析之外。

皮層下活動可以通過頭皮腦電重建

首先，將顱內電極的alpha包絡的時間序列信號與EEG源定位重建在大腦灰質的虛擬點處獲得的等效信號求相關。對顱內與頭皮腦電圖alpha包絡信號進行視覺比較（圖1c），發現顱內和頭皮記錄之間的某些相似之處。定量分析發現，顱內電極的alpha包絡信號與EEG溯源的重建信號存在顯著相關（校正后的p≤0.01，置換檢驗），皮質下區域的溯源定位非常接近在伏隔核（OCD）和中央丘腦（GTS）放置的實際電極位置（圖2）。當實際信號與重建信號的滯后時間在0左右時，相關最大；滯后時間越長，相關越?。▓D3a），表明時間同步性高。

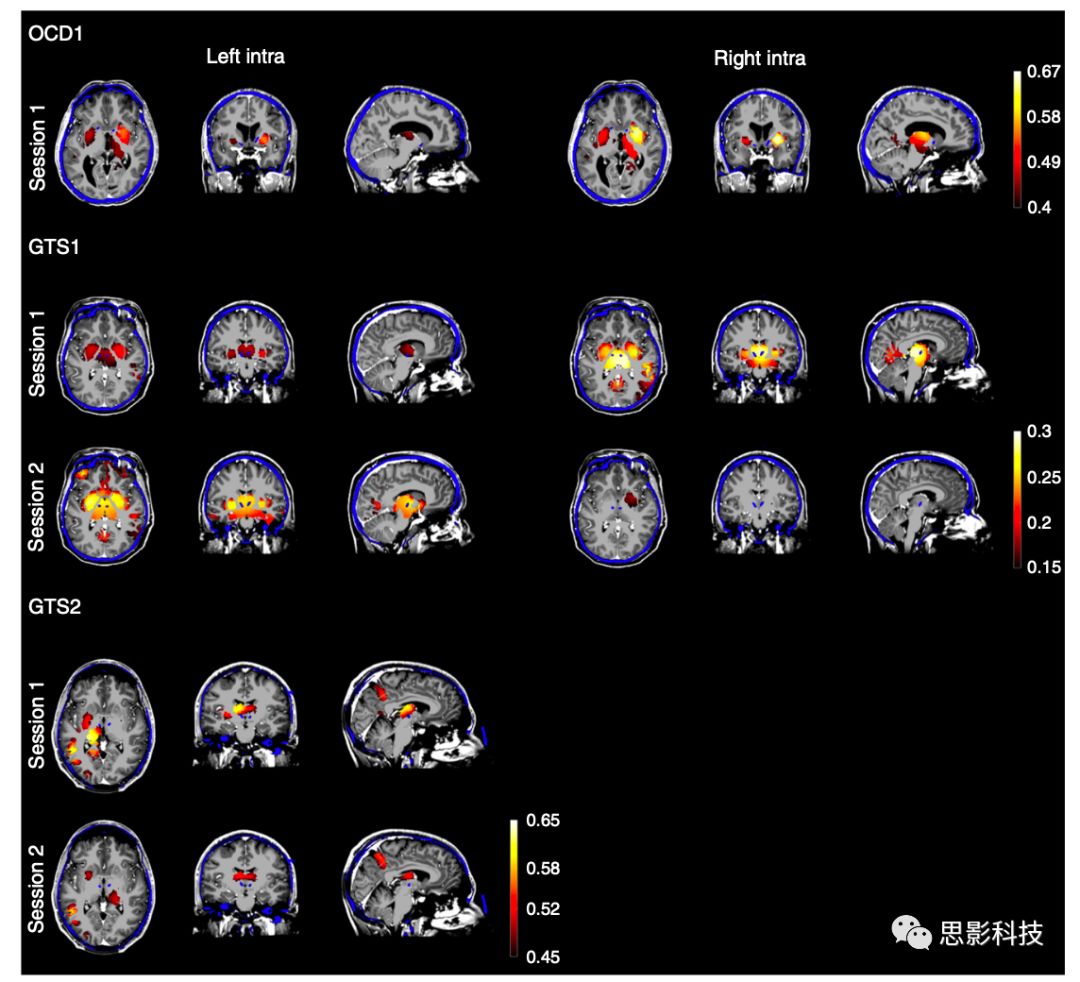

圖2. 重建的腦電源信號與實際的顱內信號相關。重建源信號與實際記錄的alpha包絡信號之間的顯著相關性。顱內電極植入伏隔核（OCD）和左右半球的中央丘腦（GTS）中。因此，源定位重建信號和顱內信號之間的最高相關性位于目標區域中，即植入?yún)^(qū)域中或緊鄰植入?yún)^(qū)域。這兩個記錄區域分別是OCD1被試中的左/右殼核（putamen），GTS1被試的左蒼白球（pallidum）和右丘腦（thalamus）。GTS1被試的左/右殼狀體和GTS2被試中的的左丘腦。

此外，研究者發現兩個半球的顱內記錄之間存在顯著相關性。左右中間丘腦（left and rightcentromedial thalamus）之間以及左右伏隔核（left and right nucleus accumbens）之間存在這種半球間alpha相關性（圖3a）。溯源重建信號在雙側皮質下區域也存在相關。但是，在某些情況下，偏側化相關性取決于用來檢測關聯性的電極（左/右半球）（圖2）。在GTS2中，對于右顱內衍生物（intracranial derivatives），未檢測到明顯的alpha峰、ESI相關性和半球之間的顱內交叉相關性。同一半球中顱內電極實際位置與最接近皮層下簇的ESI相關最大值之間的歐式距離（Euclidian distance）在14.8到23.5mm之間，并在表1中列出。重建alpha信號和顱內實際alpha信號之間的相關性在接近顱內電極位置時最高，與顱內電極位置距離越遠相關越低（圖3b）。此外，研究者在表1中報告了相關值顯著的空間范圍（校正后的p <0.01，置換檢驗）。這些范圍越寬，相關越高。

最后，為了獲得極其顯著的相關結果，需要幾秒鐘的腦電記錄，以捕獲幾秒鐘范圍內的alpha包絡動態變化（另請參見圖1c）。結果發現：盡管較短的時間窗口內計算出的相關值彼此之間存在很大差異，但時間窗口間的平均相關值保持穩定（圖3c），并且在空間上高度相關（r> 0.9）。

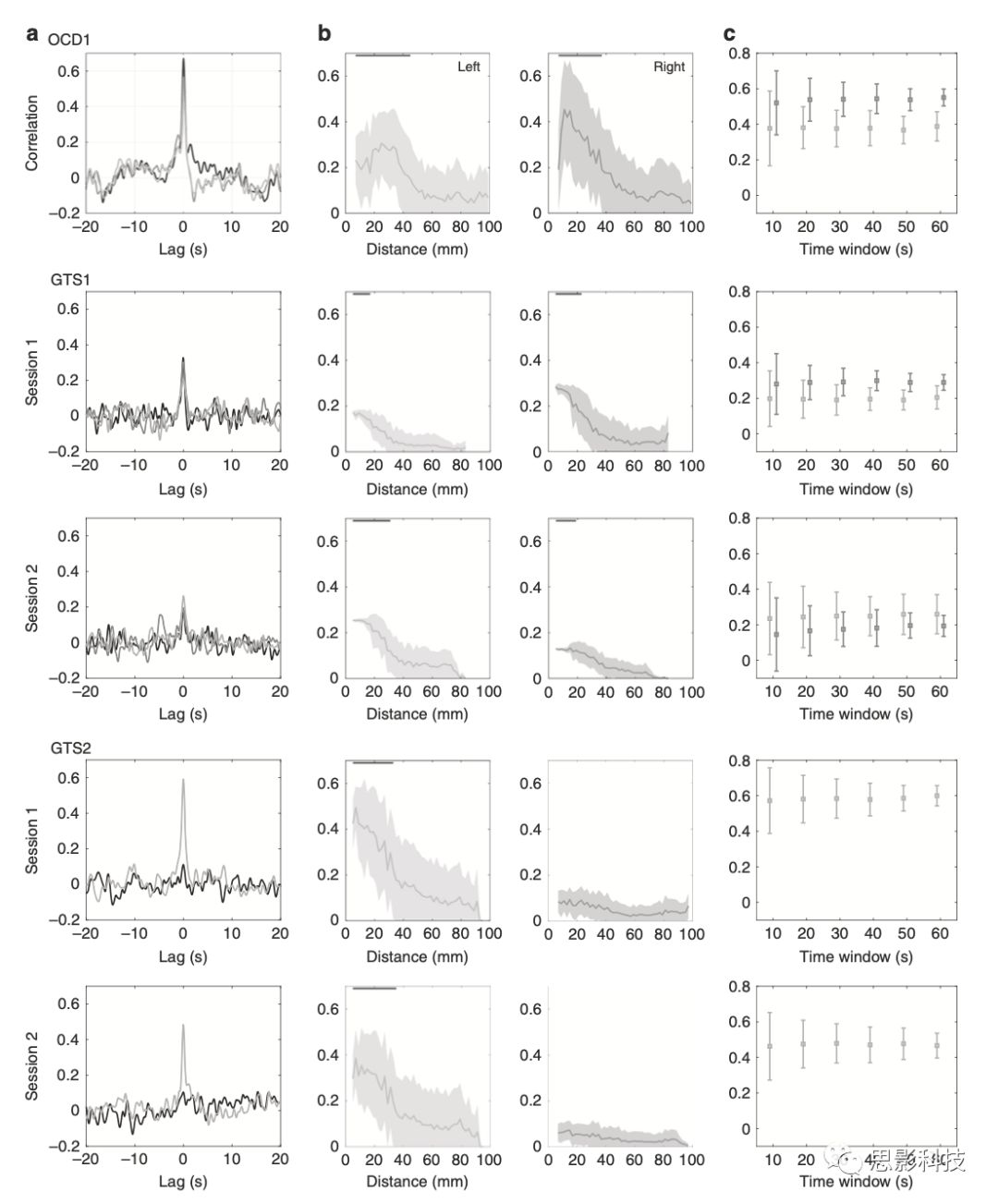

圖3 相關分析的時空特性。

a) 分別以淺灰色/深灰色顯示在左/右半球伏隔核（OCD）和中央丘腦（GTS）中的顱內電極處記錄的實際信號和腦電溯源重建信號的alpha包絡之間的相關。黑色顯示了兩個半球中顱內電極之間的相關。注意，在零滯后處的相當大的峰表示相關信號之間的精確時間對準。對于GTS2，在右半球的皮質下區域中，在顱內記錄和源重建信號之間，或者在兩個半球之間的顱內記錄之間都沒有發現顯著相關性。

b)源定位重建alpha信號和實際顱內alpha信號之間的相關性（均值±標準差）受到顱內電極距離的影響。請注意，這些圖中的最大值表示定位誤差，陡度隨距離增加而衰減，來表示這些皮層下區域的空間分辨率。頂部的黑線表示明顯的范圍。c) 不同時間窗口計算出的相關值（平均值±標準差），表明結果在不同時間范圍內的穩定性。

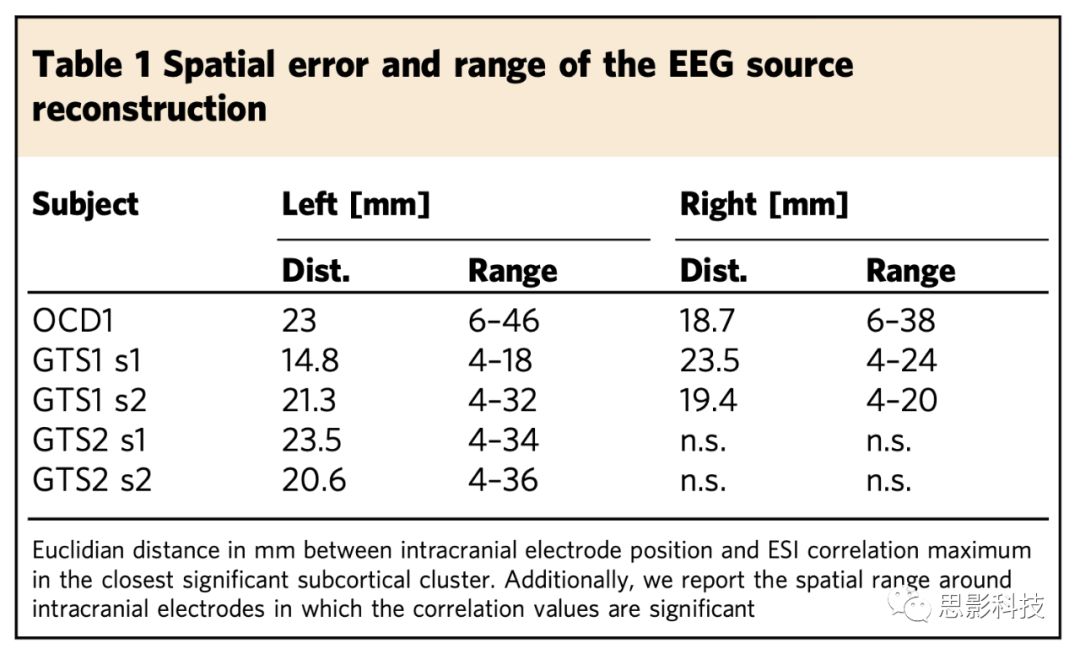

表1. 腦電信號溯源分析的空間誤差和范圍。在皮層下，計算顱內電極位置與ESI相關最大值之間的歐式距離，單位為毫米。此外，報告了顱內電極周圍相關值顯著的空間范圍。

【結論】

先前研究中使用模擬和溯源分析的工作，為非侵入性EEG和MEG記錄皮層下活動的可檢測性提供了間接證據。在這項研究中，研究者直接通過顱內記錄證實皮層下信號的真實性，再結合無創性EEG源定位重建將這些信號定位在實際記錄位置附近，來證實這一假說。本研究結果提供直接證據證明頭皮腦電可以感知皮層下活動。
原文：Subcortical electrophysiological activity is detectable with high-density EEG source imaging
